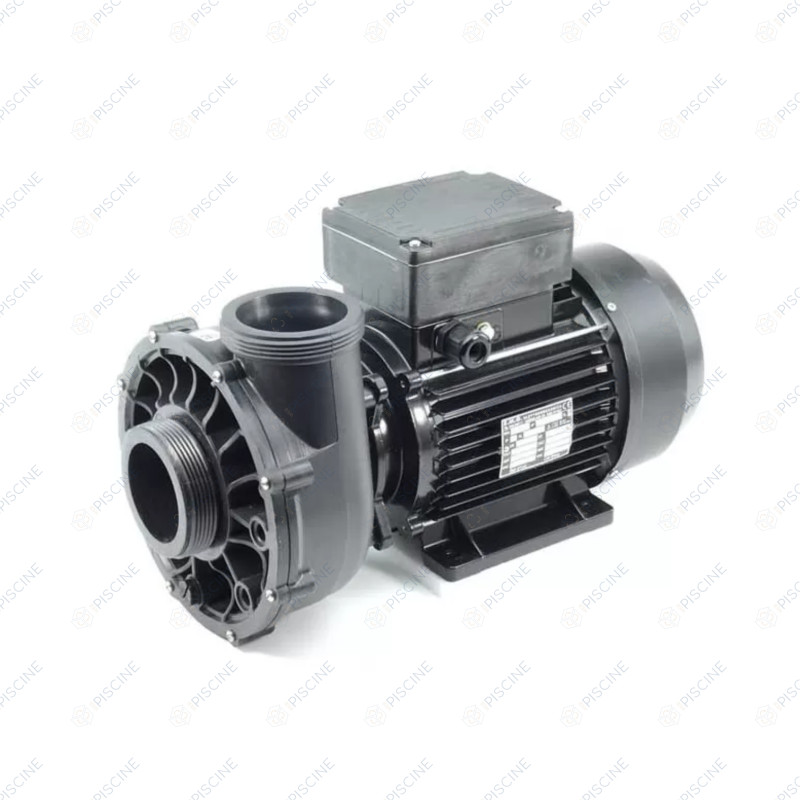

Pompe de spa 56 Frame 3,2 HP bi vitesse Waterway

Caractéristiques Techniques Moteur

• Châssis : 56 Frame (EMG Italien)
• Puissance nominale : 2,5 HP (Horse Power) Puissance turbine : 5,0 HP
• Configuration : Bi-vitesse
• Vitesse basse : 1440 RPM (filtration/circulation)
• Vitesse haute : 2830 RPM (jets/massage)
• Alimentation : 230V / 50Hz
• Fabricant moteur : EMG Elettromeccanicale (Italie)

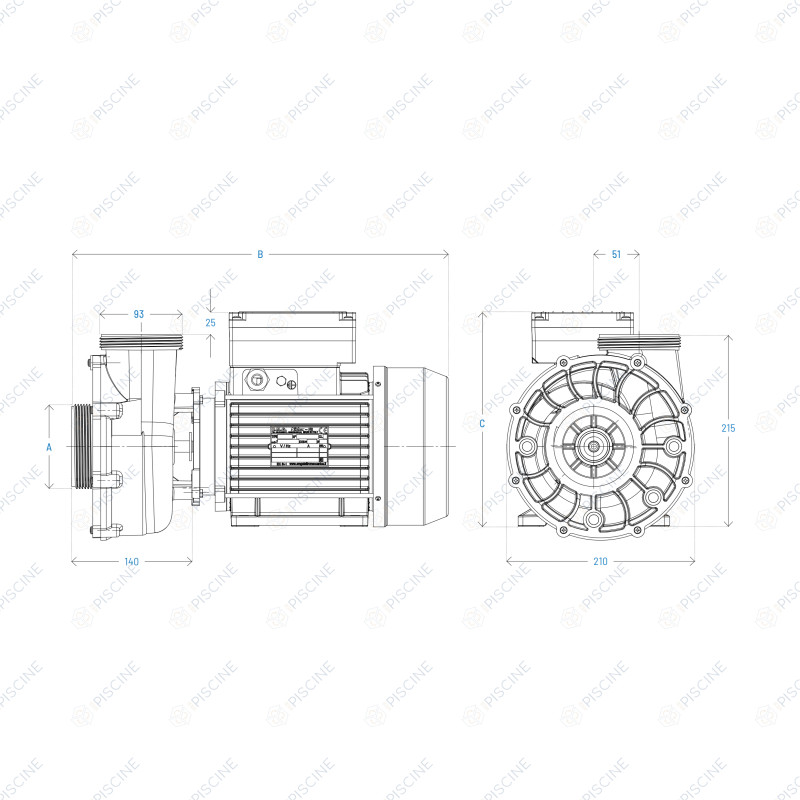

Dimensions

• Longueur totale : 430 mm
• Hauteur : 240 mm
• Largeur : 205 mm
• Poids : Environ 18-20 kg

Raccordements Hydrauliques

• Aspiration : 2,5" 93 mm
• Refoulement : 2,5 " 93 mm
• Unions : Non fournies (à commander séparément)

Caractéristiques Électriques

• Câble : NON fourni (réutiliser câble existant)
• Connexion : 4 fils (2 phases + neutre + terre)
• Protection : Condensateur intégré sur capot supérieur
• Refroidissement : Ventilateur arrière + ailettes de dissipation

Points Forts

Puissance Maximale

Cette pompe dispose d'un impulseur de 5 HP à l'intérieur du corps de pompe, ce qui en fait la pompe la plus puissante que Waterway produit. Idéale pour remplacer n'importe quelle pompe 2 HP avec une alimentation électrique suffisante.

Bi-vitesse Polyvalente

• Vitesse basse : Circulation silencieuse pour chauffage et filtration en continu
• Vitesse haute : Jets puissants pour massage hydrothérapie intensif

Moteur Européen Premium

Le moteur italien EMG dispose d'un ventilateur permettant un refroidissement par l'arrière, garantissant des températures de fonctionnement plus basses et une durée de vie prolongée.

Compatibilité Exceptionnelle

Cette pompe peut servir de remplacement direct pour des pompes de divers fabricants, incluant Aqua-Flo XP2/XP2e, Emerson, AO Smith, Franklin Electric, ITT Hydroair, et bien d'autres.

Polyvalence d'Installation

• Rotation du corps de pompe : 4 positions possibles (12h, 3h, 6h, 9h)
• Simple rotation en retirant 4 boulons de 5/16"
• Adaptation facile à votre installation existante

Applications et Utilisations

Fonction Double

1. Mode Circulation/Filtration (vitesse basse)
   • Fonctionnement silencieux 24h/24
   • Maintien température de l'eau
   • Filtration continue
   • Consommation électrique réduite
2. Mode Massage (vitesse haute)
   • Jets puissants et invigorants
   • Hydrothérapie intensive
   • Performance maximale
   • Expérience spa premium

• Marques de Spas Compatibles
• Cette pompe équipe ou remplace les pompes sur de nombreuses marques, notamment :

• Beachcomber Hot Tubs
• Arctic Spas
• Canadian Spa Company
• Hydropool
• Hotspring Spas
• Saratoga Spas
• Southwest Spas
• Coyote Spas
• Sierra Spas
• Master Spas (réf. X320515)
• Et bien d'autres marques importées

•  Installation et Branchement
• Raccordements Hydrauliques

1. Aspiration : Raccord 2" femelle (filetage 78mm)
2. Refoulement : Raccord 2" femelle (filetage 78mm)
3. Utiliser des joints plats 2" pour l'étanchéité
4. Compatible avec réducteurs 1,5" ou adaptateurs 2,5"

• Orientation du Refoulement
• Le refoulement est livré en position 12 heures (vers le haut à droite) mais peut être facilement reconfiguré :

• 3 heures : Refoulement à droite
• 6 heures : Refoulement vers le bas
• 9 heures : Refoulement vers la gauche

• Branchement Électrique
• ATTENTION : Câble non fourni
• Le câble d'alimentation doit être récupéré de votre ancienne pompe. Configuration requise :

• 4 fils au total
• 2 phases (Rouge/Marron ou Noir) pour vitesse haute/basse
• 1 neutre (Bleu ou Blanc)
• 1 terre (Vert/Jaune)

• Un schéma de branchement est présent à l'intérieur du capot moteur pour faciliter le raccordement.

• Avantages du Frame 56
• Par rapport au Frame 48

• ✅ Moteur plus robuste et résistant
• ✅ Températures de fonctionnement plus basses
• ✅ Durée de vie prolongée
• ✅ Performance supérieure
• ✅ Meilleur refroidissement

• Design Européen
• Contrairement aux pompes US à corps lisse (Emerson, AO Smith, Century), cette version européenne offre :

• Ailettes de refroidissement efficaces
• Ventilateur arrière pour dissipation thermique
• Capot électrique positionné sur le dessus
• Construction plus robuste et durable

•  Contenu de la Livraison
• Inclus

• ✅ Pompe complète assemblée (moteur + corps de pompe)
• ✅ Notice d'installation et de sécurité
• ✅ Schéma de branchement électrique

• NON Inclus (à commander séparément)

• ❌ Câble d'alimentation électrique 4 fils
• ❌ Unions 2" (aspiration et refoulement)
• ❌ Joints plats 2"
• ❌ Colliers de serrage si nécessaire

•  Pièces Détachées et Accessoires
• Pièces de Rechange Waterway

• Corps de pompe : Réf. 310-1750
• Joint mécanique : Réf. PS1000 / 319-3100B
• Unions 2" : Réf. 400-5570
• Joints plats 2" : Diamètre filetage 79mm

• Accessoires Recommandés

• Câble électrique 4 fils (si remplacement nécessaire)
• Kit unions 2" + joints
• Réducteurs 1,5" (pour tuyauterie plus petite)
• Adaptateurs 2,5" réf. 415-6010 (pour tuyauterie plus grande)
• Colliers de maintien

•  Données de Performance
• Courbes de Performance
• Des courbes de puissance détaillées sont disponibles pour la pompe Waterway PF-25-2N22X, permettant de vérifier la compatibilité avec votre installation.
• Débits Indicatifs

• Vitesse basse : Circulation optimale pour filtration
• Vitesse haute : Débit maximal pour jets puissants
• Compatible avec la plupart des configurations de spa 4-6 places

•  Points d'Attention Installation
• Vérifications Avant Achat

1. Dimensions : Vérifiez l'espace disponible dans votre local technique
2. Hauteur : Le Frame 56 est légèrement plus haut que les moteurs US (capot sur le dessus)
3. Tuyauterie : Mesurez l'entraxe et la flexibilité de vos tuyaux
4. Alimentation électrique : Assurez-vous que votre installation peut supporter la puissance requise
5. Unions : Vérifiez la compatibilité avec vos unions existantes

• Précautions

•  Coupez l'alimentation électrique avant toute intervention
•  Respectez le sens de rotation du moteur
• Assurez une ventilation suffisante autour de la pompe
• Ne faites jamais tourner la pompe à sec

• Spécifications de Remplacement
• Cette Pompe Remplace

• Waterway : PF-25-2N22X / PF-25-2N22C
• Master Spas : X320515
• Nombreuses pompes 2 HP et 2,5 HP de marques variées

• Référence Corps de Pompe
• Vous trouverez le numéro de pièce du corps de pompe P/N 315-1220 au dos du carter du corps de pompe

• Pourquoi Choisir Waterway ?
• Leader Mondial
• Depuis plus de 50 ans, Waterway Plastics conçoit et fabrique des équipements de haute qualité pour piscines, spas et bains.
• Qualité Reconnue

• Fiabilité : Pompes les plus utilisées par les fabricants de spas
• Durabilité : Construction robuste et composants premium
• Performance : Technologies de pointe pour efficacité maximale
• Support : Documentation technique complète disponible

• Engagement Européen
• Moteur spécifiquement conçu pour le marché européen avec :

• Normes CE respectées
• Alimentation 230V / 50Hz
• Fabrication italienne EMG de qualité
• Service après-vente en Europe

•  Conseils d'Experts
• Avant de Commander
• Si vous avez un doute sur la compatibilité, nous vous recommandons de :

• Prendre des photos de votre pompe actuelle (étiquette + vue d'ensemble)
• Noter les références inscrites sur la pompe
• Mesurer les dimensions et l'entraxe des raccordements
• Vérifier l'espace disponible dans votre local technique
• Nous contacter pour confirmation avant achat

• Installation Professionnelle
• Pour une installation optimale et le respect de la garantie, nous recommandons de faire appel à un professionnel certifié, particulièrement pour :

• Le branchement électrique
• La vérification de l'alimentation électrique
• Les tests de mise en service
• Le réglage optimal des paramètres

•  Livraison et Garantie
• Expédition

• Produit expédié avec protection renforcée
• Poids du colis : environ 20 kg
• Livraison rapide en France métropolitaine

• Garantie

• Garantie constructeur : 2 ans
• Pièces détachées disponibles
• Support technique Waterway

•  En Résumé
• La Pompe Waterway PF-25-2N22X est le choix idéal pour :

• ✅ Spas haut de gamme nécessitant puissance maximale
• ✅ Remplacement de pompe existante 2 HP ou 2,5 HP
• ✅ Installation bi-vitesse (circulation + massage)
• ✅ Longévité et fiabilité garanties
• ✅ Marques de spas importées US ou canadiennes
• ✅ Performance optimale avec économie d'énergie en mode basse vitesse

• Pompe Waterway Executive PF-25-2N22X - La puissance au service de votre bien-être
• Référence fabricant : 310-1750 • Châssis : 56 Frame • Puissance : 2,5 HP Bi-vitesse • Fabrication européenne
